Ремонт принтера

В этом разделе приведено описание процедуры транспортировки принтера для ремонта.

Внимание!

  • Забирать чернила из чернильных контейнеров невозможно.

  • Убедитесь, что колпачок контейнера чернильного контейнера надежно закрыт. Если колпачки контейнеров открыты, надежно закройте колпачки контейнеров.

  • Нажмите кнопку ВКЛ (ON) для выключения принтера с установленными печатающими головками. Принтер защищает печатающие головки, автоматически закрывая их для предотвращения высыхания.

  • Не извлекайте печатающие головки. Чернила могут вытечь.

  • Если внутренняя часть принтера загрязнилась, протрите ее мягкой тканью, предварительно смоченной в воде и хорошо отжатой.

  • Во время транспортировки принтера упакуйте принтер в пластиковый пакет, чтобы чернила не вытекли.

  • Упакуйте принтер в твердую коробку, поместив его нижнюю часть на дно коробки и используя достаточное количество защитного материала для безопасной транспортировки.

  • Не наклоняйте принтер; в противном случае чернила могут вытечь.

  • Когда экспедитор будет принимать заказ на транспортировку принтера, прикрепите этикетку «ВЕРХНЯЯ СТОРОНА» для обеспечения транспортировки принтера нижней частью вниз. Кроме того, прикрепите этикетку «ХРУПКОЕ» или «ОБРАЩАТЬСЯ С ОСТОРОЖНОСТЬЮ!».

  • Обращайтесь осторожно, чтобы коробка лежала ровно и НЕ переворачивалась обратной стороной или на бок, поскольку в этом случае возможно повреждение принтера или утечка чернил.

Проверка состояния принтера

Закрытие чернильного клапана

  1. Убедитесь, что индикатор ВКЛ (ON) не горит, и отсоедините кабель питания.

    Внимание!

    • Не отключайте принтер, пока индикатор ВКЛ (ON) горит или мигает. Это может стать причиной возникновения неполадок или повреждения принтера, и дальнейшая печать на принтере может оказаться невозможной.

  2. Откройте модуль сканирования / крышку.

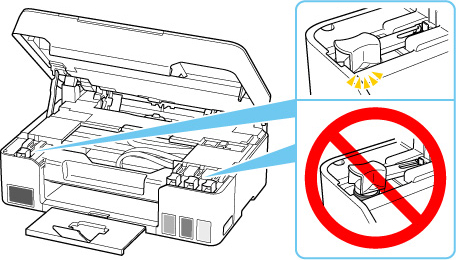

  3. Наклоните рычажок чернильного клапана влево до упора.

    Перейдите к разделу Крепление держателя печатающей головки.

Установка принтера в режим транспортировки

  1. Нажмите кнопку Настройка (Setup), с помощью кнопки влево вправо выберите пункт Обслуживание (Maintenance), а затем нажмите кнопку OK.

  2. С помощью кнопки Влево Вправо выберите пункт Режим транспортир. (Transport mode), а затем нажмите кнопку OK.

  3. С помощью кнопки влево вправо выберите пункт Да (Yes), а затем нажмите кнопку OK.

    Примечание.

    • При переходе в режим транспортировки и продолжении процедуры питание выключается автоматически.

  4. Откройте модуль сканирования / крышку.

  5. Наклоните рычажок чернильного клапана влево до упора.

  6. Осторожно закройте модуль сканирования / крышку.

    Принтер выключается.

  7. Убедитесь, что индикатор ВКЛ (ON) не горит, и отсоедините кабель питания.

    Внимание!

    • Не отключайте принтер, пока индикатор ВКЛ (ON) горит или мигает. Это может стать причиной возникновения неполадок или повреждения принтера, и дальнейшая печать на принтере может оказаться невозможной.

    8. Перейдите к разделу Крепление держателя печатающей головки.

Крепление держателя печатающей головки

  1. Если модуль сканирования / крышка закрыты, вновь откройте их.

  2. Убедитесь, что держатель печатающей головки переведен до конца вправо.

    Если держатель печатающей головки не переведен вправо, переведите его вправо до конца.

    Если держатель печатающей головки не перемещается, перейдите к действию 4.

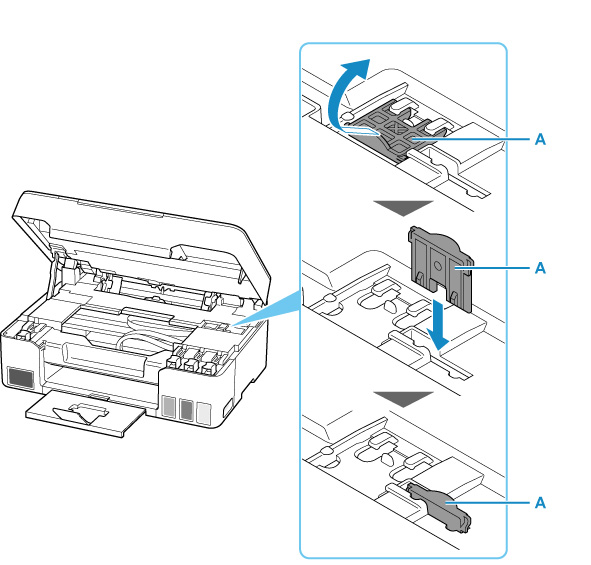

  3. Снимите ограничитель каретки (A) и надежно вставьте его в отверстие.

    Поднимите и одновременно тяните ограничитель каретки на себя, а затем вставьте его в той же ориентации.

  4. Убедитесь, что колпачки контейнеров надежно закрыты.

  5. Осторожно закройте модуль сканирования / крышку.

    6. Перейдите к разделу Упаковка принтера.

Упаковка принтера

  1. Сложите лоток приема бумаги и дополнительный лоток приема бумаги.

  2. Сложите упор для бумаги и затем закройте его.

  3. Отсоедините кабель передачи данных и кабель питания.

  4. Используйте клейкую ленту чтобы зафиксировать все крышки принтера во избежание их открытия.

  5. Поместите принтер в пластиковый пакет.

    Закройте отверстие пластикового пакета с помощью ленты или крепко завяжите его, чтобы предотвратить утечку чернил.

  6. Поместите принтер в коробку.

    При упаковке принтера в коробку обложите его защитным материалом.
